●.输入输出信号矩阵式混音、混音分量控制,24bit/48KHz取样频率，高性能双核浮点高速DSP处理器；

●输入每通道：前级放大、信号发生器、扩展器、5段参量均衡、（AFC、AEC、ANC选配）；

●输出每通道：音箱管理器（31段图示均衡器、限幅器）；

●每通道可独立设置中文名称；

●输入静音开关、模拟输入通道幻象供电开关；

●每通道输出静音开关；

★支持可选的音频算法（AFC、AEC、ANC）；

★支持PC客户端、PAD客户端软件控制，机器内置客户端，支持联机下载；

●系统内置锁屏功能，有效避免发生误操作；

●直观、图形化软件控制界面，可工作在XP/Windows7、8、10等系统环境下；

★配置双向RS485接口、标准以太网控制接口；

★POE方式供电，可与802.3af标准的POE交换机配合使用。

●可通过dante协议提供网络音频扩展，数量为8（4*4）通道。

●系统内置锁屏功能，有效避免发生误操作:
●直观、图形化软件控制界面，可工作在XP/Windows7、8、10等系统环境下:输入每通道:前级放大、信号发生器、扩展器、5段参量均衡、 (AFC、AEC、ANC选配);输入输出信号矩阵式混音、混音分量控制,24bit/48KHZ取样频率，高性能双核浮点高速DSP处理器

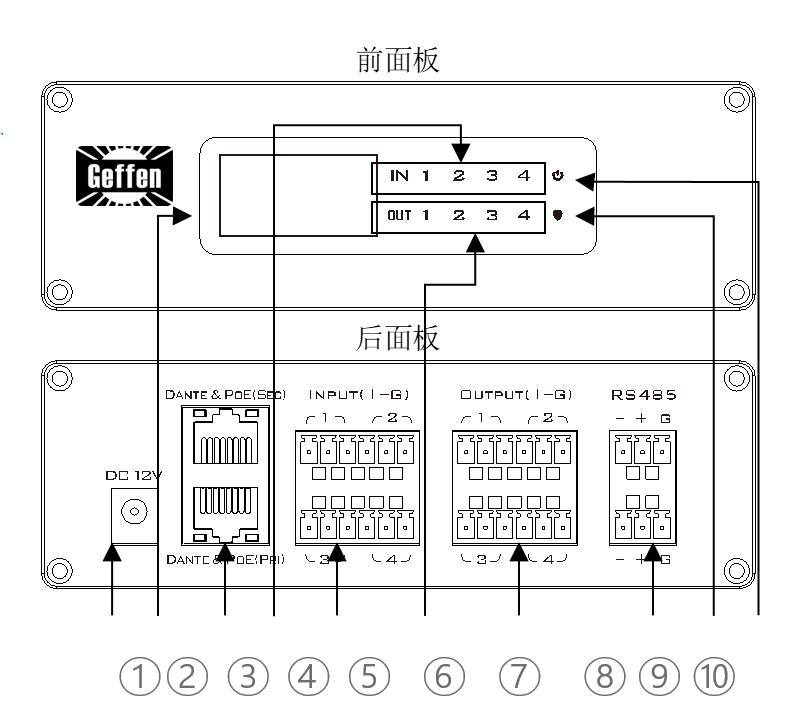

① 12V直流电源接口。

② OLED显示屏，用于显示IP地址等信息。

③ 两路Dante网络接口，支持PoE供电，支持网络级联，可进行PC软件控制。

④ 信号指示灯，指示1~4路输入信号状态。

⑤ 四路平衡信号输入接口，如果线性输入请接“+”和“G”。

⑥ 信号指示灯，指示1~4路输出信号状态。

⑦ 四路平衡信号输出接口。

⑧ 两路RS485接口。

⑨ 指示灯闪烁则表示系统正常运行中。

● 请按照接口说明的提示内容接线，本设备支持12V DC和PoE两种供电方式。

方法一：准备好POE交换机和网络连接线，POE交换机正常通电情况下，使用网线连接“Dante & PoE”接口和POE交换机，检查面板的电源指示灯亮；等候约30秒，设备屏幕显示设备IP地址信息。

方法二：使用随机配套的12VDC电源适配器，连接220VAC电源和接口机盒子。220VAC电源上电后，检查面板的电源指示灯亮；等候约30秒，设备屏幕显示设备IP地址信息。

● 在Dante音频网络中，需要通过GEFFEN Dante Controller软件对接入处理器的各路信号进行路由设置。可以实现Dante网络内输入到输出的1对1,1对映射操作。

注意：GEFFEN Dante Controller软件对应的平台有Windows 7，Windows 10，Mac OS，OS X10，请根据自己的系统平台选择合适的软件版本。

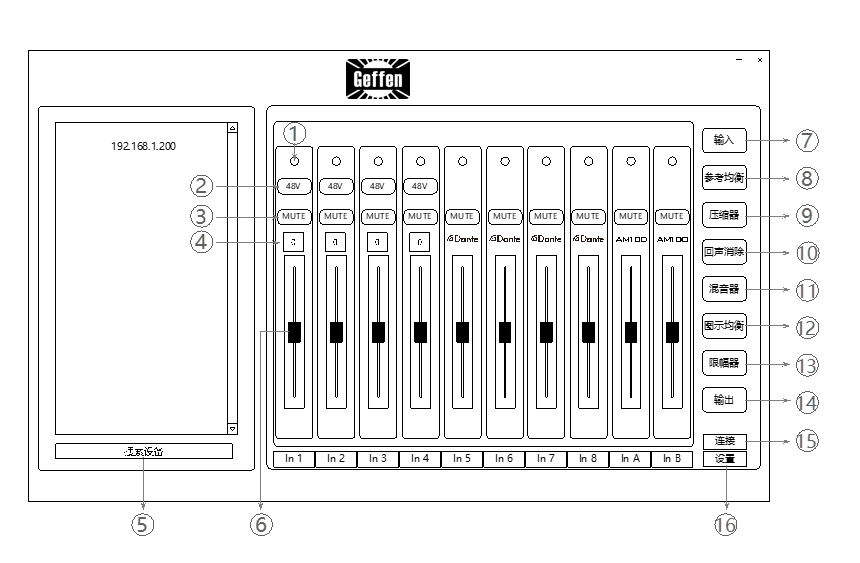

1. 使用GEFFEN Sound Tune 软件（处理器内置）实施对音频信号的参数调节。本处理器接入局域网后，打开PC软件，单击右下角搜索设备，将搜索出所有在线的音频处理设备，并显示对应IP地址（默认IP地址：192.168.1.200），选择本处理器IP地址在右侧界面进行参数调节。

①状态指示灯。绿灯亮则信号正常；红灯亮则信号不正常。

②幻象供电开关按钮。幻象电压为48V。

③静音按钮。静音功能。

④模拟增益调节。共8档，分别为：-6，0，6，12，18，24，30，36dB。

⑤搜索当前在线设备的IP地址，并显示出来。右击选中IP可修改。

⑥推子调节当前信号道的数字增益。

⑦输入按钮。进入输入界面的功能调节。

⑧参量均衡按钮。进入参量均衡调节界面，选中需调节的通道。5段均衡调节：中心频率，增益，带宽，全部通道，复位。

⑨压缩器按钮。进入压缩器调节界面，选中需调节的通道，有阀值，比率，启动时间，恢复时间，直通，复位等功能的调节。

⑩混音器按钮。进入混音器调节界面，可实现8进8出矩阵混音。

⑪图示均衡按钮。进入图示均衡调节界面，选中需调节的通道，31段均衡调节：窄带，正常，宽带，频率，增益，平直，直通。

⑫限幅器按钮。进入限幅器调节界面，选中需调节的通道，有阀值，恢复时间，直通，复位等功能的调节。

⑬输出按钮。进入输出界面的功能调节。

⑭连接按钮。进入设备登录界面。

⑮设置按钮。进入设置界面，有PC软件下载，升级，全局复位等功能。
