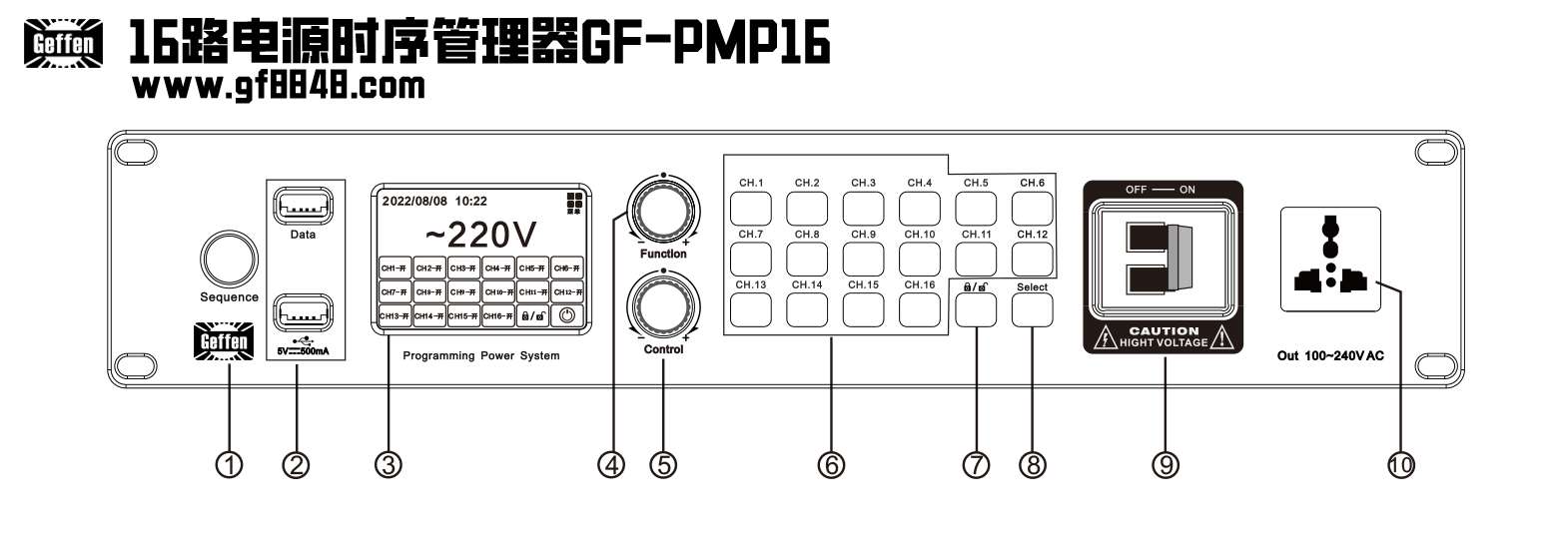

1.SEQUENCE
显示屏开关；长按5秒以上，强制关闭 / 开启显示屏和通道，当显示屏在亮屏状态下，短按智能开启 / 关闭通道，绿灯时,表示有通道处于开启状态，红灯时，所有通道处于关闭状态；
2.USB插座
每个可提供直流5V 500mA电流；
3.LCD
可触控显示屏，菜单工作状态显示；
4.Function
功能选择键；
5.Control
参数设置键；
6.通道开关
快捷开启/关闭该通道，当该通道开启时亮绿灯，该通道关闭时，不亮灯；
7.锁定/解锁键
长按锁定/解锁屏幕和按键；
8.菜单键
9.空气开关；
10.OUT 100-240V AC；辅助输出通道，该通道为直通通道，不受智能控制。

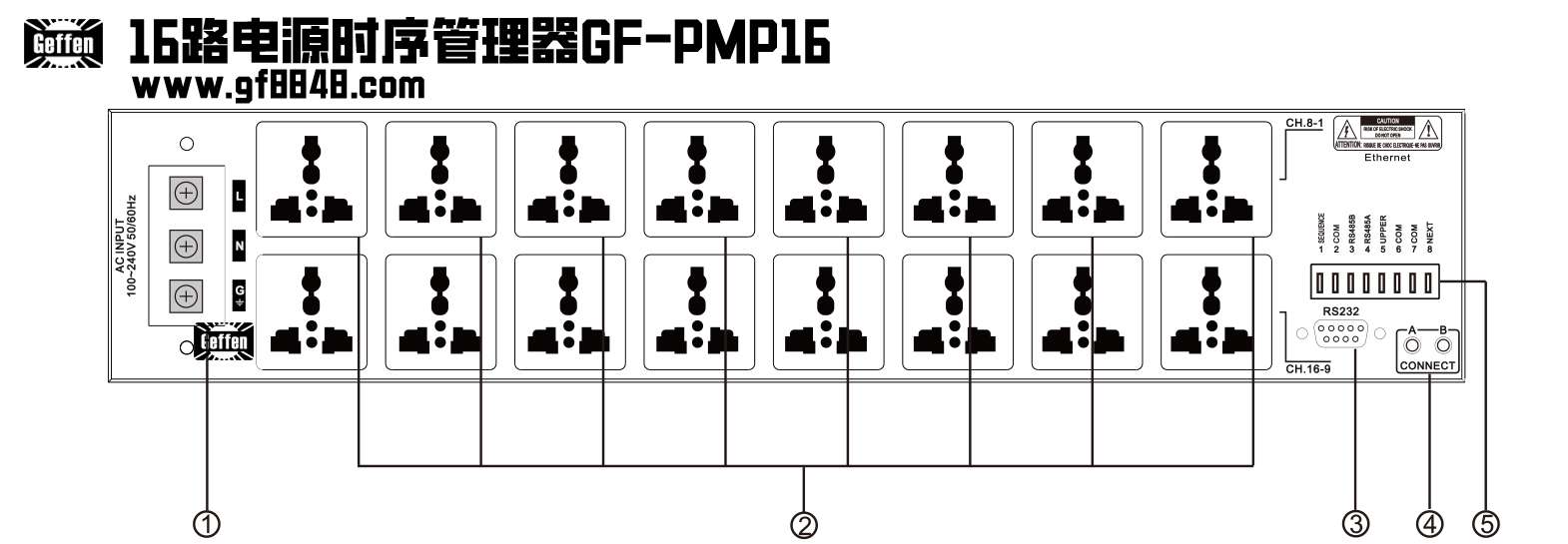

1.电源接线柱：
L：火线，N：零线，G：地线；
2.通道1~16万用电源插座；
3.RS232接口;
4. 级联接口;
5.控制接线柱;
（1-2）外接开关接口，
(3-4)RS485A RS485B，
(5-8)级联接口

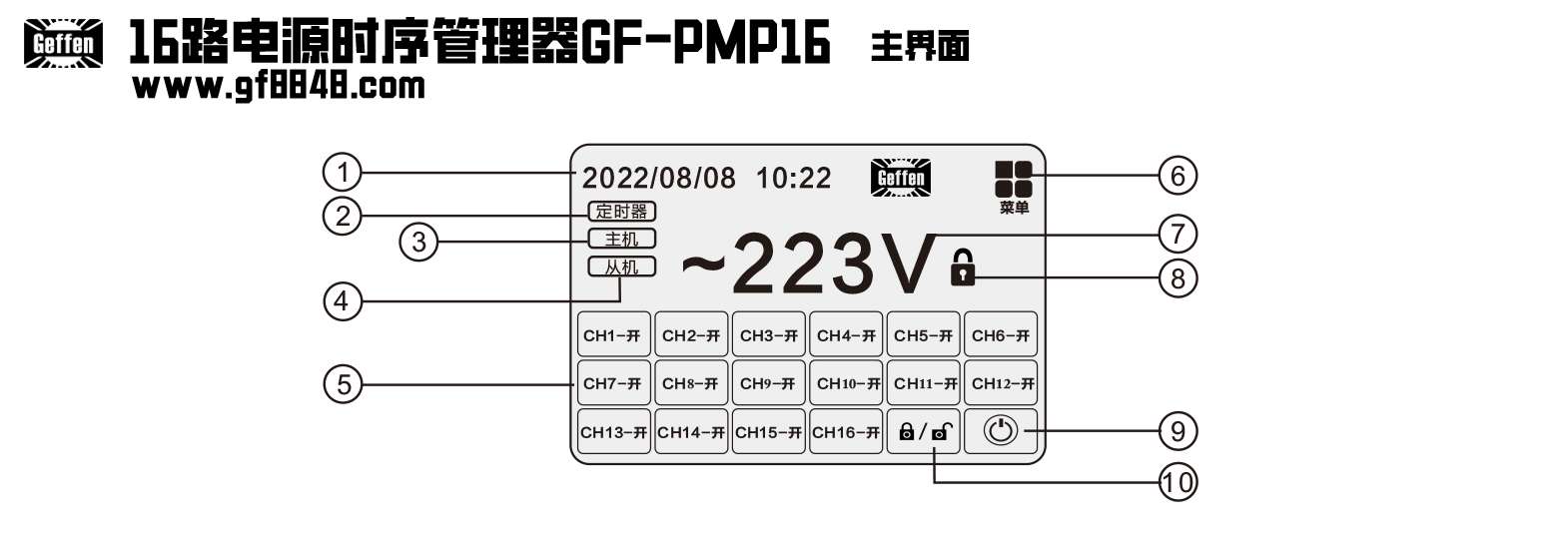

1.日期/时间，可进入时间设置界面；
2. 定时器已开启图标；
3. 级联状态下，主机的图标；
4. 级联状态下，从机的图标；
5. 1~16通道开启/关闭状态；
6.菜单图标，触屏或者旋钮选中后点击可进入主菜单；
7.实时电压；
8.锁屏状屏显示；
9.智能开启/关闭所有可用通道图标；
10.锁屏按键。

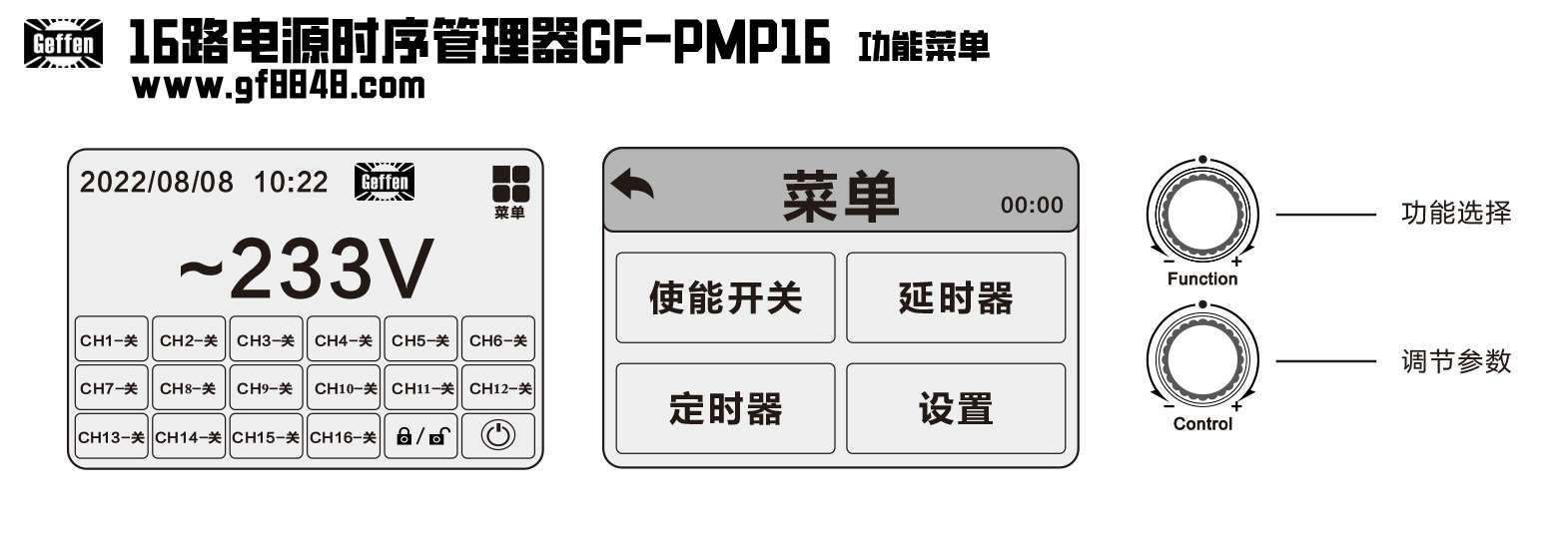

1.通过触屏或旋钮可对时序器所有功能及参数进行设置;
2.按下Select菜单键或者触摸时序器主页图标进入主菜单；
3.设置参数需要保存，下次断电开启才会生效；
