网络接口压线教程及接线线序
2022-10-31

双绞线就是网线,我们现在用的一般为五类或超五类双绞线.双绞线是一根8芯两两相绞的铜芯线,所以称为双绞线


八芯网线水晶头网线水晶头有两种做法,一种是交叉线,一种是平行(直通)线。

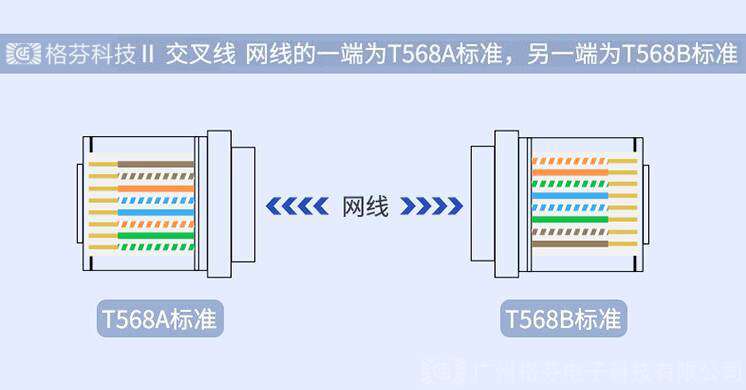

交叉线的做法是:一头采用568A标准,一头采用568B标准;

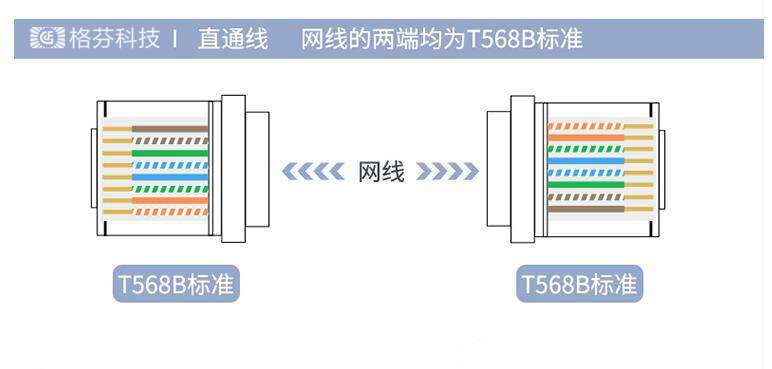

平行(直通)线的做法是:两头同为568A标准或568B标准。

568A标准:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;

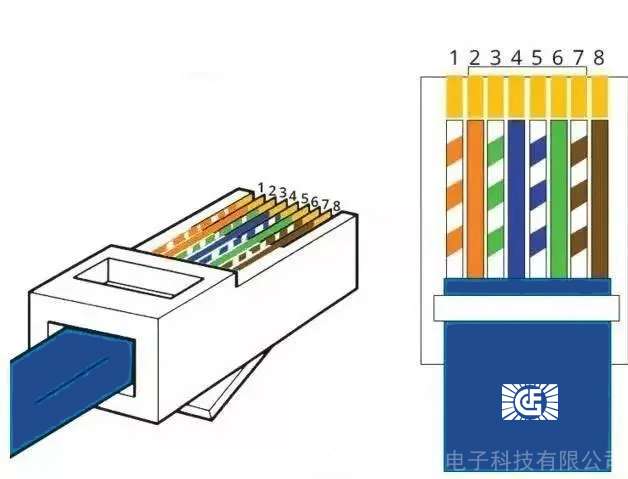

568B标准:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

两种做法的差别就是橙色和绿色对换而已。


两台机器互连可以用两种方法
1 使用交换机制作两根线,都为B型,即橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。制作好后连接机器与交换机,设置IP或自动获取都可。
2 使用交叉线 制作一根线一端采用B型一端采用A型,及一端为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,另一端:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕,接入两台机器网卡设置IP即可
直连线将路由器的以太口和交换机的任一口连接



一般用到的都是568B平行(直通)线的做法
568B线序可以按声母顺序记忆:
【橙色】声母为C,为一组。
【蓝色】声母为La,为二组。
【绿色】声母为Lv,为三组。
【棕色】声母为Z,为四组。
蓝绿两色声母均为L,故采用声母+韵母首位方法,蓝在前,绿在后。
其中口诀为:
鼻下铜上握水晶,
从左到右记心中,
橙蓝绿棕白在前,
三五互换蓝为轴。


实例
不同的设备之间用直连线,相同设备之间用交叉线。
举个例子:
交换机和路由器级连的时候需要用直连线;
交换机和交换机之间用交叉线;
交换机和PC之间用直连线;
路由器和交换机之间用交叉线(路由器可以看做是一个多端口的PC。交换机是二层设备,路由器是三层设备);ADSL猫可以看做是是一个小的路由器,ADSL猫和PC连接也要用交叉线。
直通线用来连接电脑和交换机(或HUB),路由器和交换机(或HUB)。
交叉线用来连接电脑和电脑,电脑和路由器。交叉线并不常使用
568A的排线顺序从左到右依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B则为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
所谓的交叉线是指:一端是568A标准,另一端是568B标准的双绞线。直连线则指:两端都是568A或都是568B标准的双绞线。顺便说一下,许多朋友在做RJ45头的时候,只是保证线两端的顺序一一对应,却并未按照568A/568B的排线标准去做。这样虽能连通网络,但这种线的抗干扰性非常差,经常出现诸如传输速度慢、网络时好时坏的情况。希望大家在做网线的时候一定按照标准去做,并且根据实际的工程经验网线长度最好不小于1.5米,这对提高网络的稳定性是非常必要的!
下面让我们看看如何正确选用直连线和双绞线。当以下设备互联时,需使用直连线:
将交换机或HUB与路由器连接;
计算机(包括服务器和工作站)与交换机或HUB连接。
而这些设备互联时,则需使用交叉线:
1. 交换机与交换机之间通过UPLINKS口连接;
2. HUB与交换机连接;
3. HUB与HUB之间连接;
4. 两台PC直接相连;
5. 路由器接口与其它路由器接口的连接;
6. Ethernet接口的ADSL Modem连接到PC机的网卡接口。
同一层设备相连用反接 不同一层设备相连用直接
