4K60混合矩阵标杆，重构专业AV系统信号调度与拼接能力

在指挥中心、大型会议、展览展示、融媒体演播等专业音视频应用场景中，信号的稳定传输、灵活调度与高清呈现是系统核心需求。随着4K超高清技术全面普及，用户对信号接口兼容性、传输带宽、拼接功能及系统稳定性提出了更高要求。格芬科技（GEFFEN）推出的GF-MIX1616US 4K60混合矩阵切换器，以16进16出的灵活配置、4096×2160p60的超高清规格、HDMI与HDBaseT双接口融合及电视拼接墙功能，成为中大型AV系统信号处理的核心解决方案，为多场景、多信号源的复杂应用提供一站式支撑。

一、产品定位与核心规格：4K60原生支持，16路全规格混合架构

GF-MIX1616US是格芬MIX系列的旗舰级混合矩阵产品，定位为中大型专业音视频系统的“信号中枢”，专为需要同时接入多路高清/超高清信号、实现灵活路由与大屏拼接的场景设计。其核心硬件架构采用纯FPGA芯片与18Gbps高带宽交换核心，原生支持4K@60Hz（4096×2160p60）超高清信号，向下兼容1080p、720p等全系列高清分辨率，彻底解决传统矩阵在4K信号传输中的带宽不足、色彩失真、延迟过高问题。

1. 输入输出配置：双接口融合，灵活适配工程需求

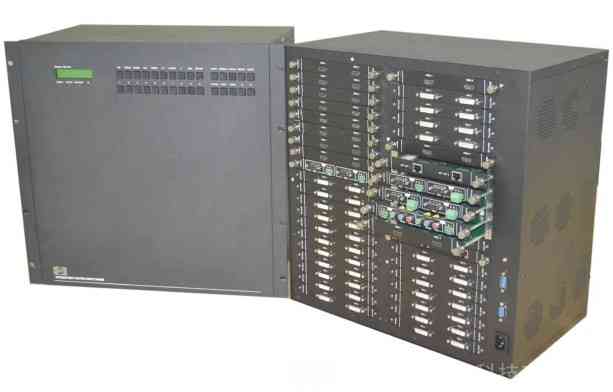

产品采用模块化板卡设计，输入输出均采用4K60专用板卡，标配规格为8路HDMI+4路HDBaseT输入、8路HDMI+4路HDBaseT输出，总计16路输入、16路输出，满足中大型场景的多信号源接入与多终端显示需求。

HDMI接口：支持HDMI 2.0b标准，兼容HDCP 2.2/1.4加密协议，可直连蓝光播放器、4K摄像机、图形工作站、会议终端等主流HDMI信号源，单端口带宽达18Gbps，支持4:4:4全色度采样、HDR10、Dolby Vision等高动态范围格式，还原真实色彩与细节。
HDBaseT接口：采用HDBaseT 3.0技术，标配2个HDBaseT发射端（输入）与2个HDBaseT接收端（输出），支持通过CAT6/6a类网线传输4K60信号，最远传输距离达100米，无需额外光纤或信号放大器，大幅降低工程布线成本与复杂度，适配远距离信号传输场景。
模块化扩展：板卡支持热插拔，用户可根据工程需求灵活调整HDMI与HDBaseT接口比例，或后续升级其他接口板卡（如SDI、DVI），实现“一台设备适配多场景”的灵活配置。

2. 核心性能参数：稳定可靠，满足7×24小时工业级运行

分辨率与带宽：最高支持4096×2160p60，18Gbps无压缩传输，确保4K信号无损耗、无卡顿、无延迟；
切换性能：支持无缝切换，切换延迟≤5ms，无黑屏、无闪烁、无画面撕裂，适配直播、会议、指挥等对信号连续性要求严苛的场景；
EDID管理：内置智能EDID学习与管理功能，可自动适配不同显示设备的分辨率、刷新率与色彩空间，解决信号源与显示终端的兼容性问题，无需手动调试；
稳定性设计：采用工业级元器件，双电源冗余备份，支持7×24小时不间断运行，具备掉电记忆功能，断电后自动保存当前信号路由配置，上电即恢复正常工作；
控制方式：支持面板按键、红外遥控、RS-232串口、TCP/IP网络、Web GUI、手机APP等多种控制方式，可对接中控系统实现集中管理，满足本地操作与远程管控需求。

二、核心功能解析：电视拼接墙+信号调度，一站式解决复杂场景需求

GF-MIX1616US的核心竞争力不仅在于4K60信号传输，更在于集成电视拼接墙功能与全功能信号调度能力，打破传统矩阵“仅切换”的局限，实现“信号处理+大屏拼接”一体化，大幅简化系统架构、降低部署成本。

1. 电视拼接墙功能：多屏协同，打造沉浸式显示效果

作为产品核心亮点，GF-MIX1616US内置专业拼接处理模块，无需额外配置拼接控制器，即可直接驱动电视拼接墙、小间距LED屏、投影融合系统，实现以下拼接功能：

任意拼接组合：支持1×2、2×2、3×3、4×4等常规拼接模式，也可自定义不规则拼接布局，单台设备最大支持16个显示单元拼接，适配不同尺寸的拼接墙需求；
画面漫游与叠加：支持信号源在拼接墙上任意开窗、漫游、叠加，可同时显示多路信号源，满足指挥中心多画面监控、会议多内容演示、展览多场景展示需求；
点对点高清显示：针对4K拼接屏，支持4096×2160点对点输出，确保拼接画面无拉伸、无变形，每个显示单元均呈现完整4K细节，提升整体显示质感；
同步显示与独立控制：支持多屏同步显示同一信号，或每个屏幕独立显示不同信号，可通过中控系统一键切换拼接模式与信号源，操作便捷高效。

2. 全功能信号调度：灵活路由，适配复杂信号场景

除拼接功能外，GF-MIX1616US具备专业矩阵的全功能信号调度能力，满足多信号源、多终端的复杂路由需求：

任意交叉切换：16路输入信号可任意切换至16路输出端口，支持单输入到多输出、多输入到单输出的灵活配置，实现信号的自由调度；
音频同步处理：支持HDMI嵌入式音频透传，兼容Dolby Atmos、DTS:X等多声道音频格式，音视频同步切换，确保视听体验一致；
长线信号补偿：输入端口内置自动均衡电路，可补偿长距离传输导致的信号衰减与抖动，确保100米HDBaseT传输与20米HDMI传输的信号稳定性；
HDCP兼容：全面支持HDCP 2.2/1.4加密协议，可直接接入蓝光播放器、4K机顶盒等加密信号源，无需额外解密设备，提升系统适配性。

三、场景化应用：覆盖全领域专业AV需求，赋能多场景高效运行

GF-MIX1616US凭借4K60原生支持、双接口融合、拼接一体化的优势，广泛适配指挥控制、会议展览、融媒体、教育医疗等领域，成为各场景的核心信号处理设备。

1. 指挥控制中心

在公安、交通、能源、智慧城市等指挥中心场景，GF-MIX1616US可接入多路监控摄像头、GIS地图、视频会议、数据报表等信号源，通过拼接墙功能实现多画面集中监控与调度。无缝切换功能确保指挥指令传达无中断，100米HDBaseT传输适配大型指挥中心的远距离布线，双电源冗余保障系统7×24小时稳定运行，为应急指挥、实时监控提供可靠支撑。

2. 大型会议与展览展示

在国际会议中心、企业总部会议室、展览展厅等场景，产品可接入会议终端、演示电脑、4K摄像机、直播信号等多路HDMI信号，通过HDBaseT接口实现远距离信号传输，无需复杂布线。电视拼接墙功能可将多台电视/显示屏拼接成超大屏幕，满足大型会议的高清演示、展览的沉浸式展示需求，灵活的信号切换与拼接模式，适配不同会议流程与展览主题。

3. 融媒体演播与影视制作

在电视台演播室、影视后期制作室等场景，GF-MIX1616US支持4K60 HDR信号传输，4:4:4全色度采样确保画面色彩精准还原，无缝切换功能适配直播节目制作的信号切换需求，可接入摄像机、非线性编辑系统、字幕机等设备，实现多路信号的灵活调度与拼接显示，提升节目制作效率与画质表现。

4. 教育与医疗场景

在高校多媒体教室、学术报告厅、医院会诊中心等场景，产品可接入教学课件、远程医疗视频、医学影像等信号源，通过拼接墙功能实现多画面同步显示，支持教师/医生一键切换信号源，HDBaseT接口适配教室、诊室的远距离布线，4K高清显示确保课件、医学影像的细节清晰呈现，提升教学与会诊效果。

四、产品优势对比：相较于传统矩阵，GF-MIX1616US的核心突破

与市场上传统16进16出矩阵、分体式拼接系统相比，GF-MIX1616US在性能、功能、成本、部署等方面具备显著优势，具体对比如下：

对比维度	传统16进16出HDMI矩阵	分体式拼接系统（矩阵+拼接控制器）	格芬GF-MIX1616US
信号规格	多为4K30Hz或仅支持HDMI，带宽不足	需额外配置拼接控制器，信号转换环节多	原生4K60（4096×2160），18Gbps带宽，HDMI+HDBaseT双接口
拼接功能	无拼接能力，需外接拼接控制器	分体式部署，系统复杂，调试繁琐	内置拼接模块，一体化实现拼接、漫游、叠加
传输距离	HDMI仅支持20米，远距离需加放大器	需额外配置传输设备，成本高	HDBaseT支持100米网线传输，无需额外设备
系统架构	功能单一，仅实现信号切换	多设备组合，布线复杂，故障点多	一体化设计，简化系统，减少故障点
部署成本	需额外采购拼接控制器、传输设备	设备采购与调试成本高	一台设备实现矩阵+拼接+长传，降低综合成本
操作便捷性	仅支持基础切换，拼接需多设备协同	多设备独立控制，操作复杂	统一控制界面，一键切换信号与拼接模式

五、工程部署与售后：专业适配，无忧保障

1. 工程部署优势

标准化设计：采用标准3U机架式结构，适配标准机柜安装，节省机房空间；
即插即用：智能EDID管理与自动信号检测，减少现场调试时间，降低工程难度；
灵活布线：HDMI与HDBaseT双接口选择，适配不同场景的布线需求，支持网线与HDMI线混合部署。

2. 售后与技术支持

格芬科技提供完善的售后保障体系，GF-MIX1616US享受3年质保服务，提供7×12小时技术支持，针对工程部署提供现场调试、系统培训等服务，确保产品稳定运行。同时，产品支持固件在线升级，可持续优化功能与性能，适配未来技术发展需求。

六、总结：4K60混合矩阵新标杆，引领专业AV系统升级

在超高清音视频技术快速普及的当下，专业AV系统对信号处理设备的要求已从“基础切换”升级为“高清传输、灵活调度、拼接一体化、稳定可靠”的综合需求。格芬GF-MIX1616US 4K60混合矩阵切换器，以16进16出的灵活配置、4096×2160p60的超高清规格、HDMI与HDBaseT双接口融合、内置电视拼接墙功能，完美契合中大型专业场景的核心需求。

相较于传统矩阵与分体式拼接系统，GF-MIX1616US实现了“一台设备解决多场景需求”，大幅简化系统架构、降低部署成本、提升操作便捷性，同时凭借工业级稳定性与4K60高清性能，成为指挥中心、会议展览、融媒体等领域的首选信号处理设备。
