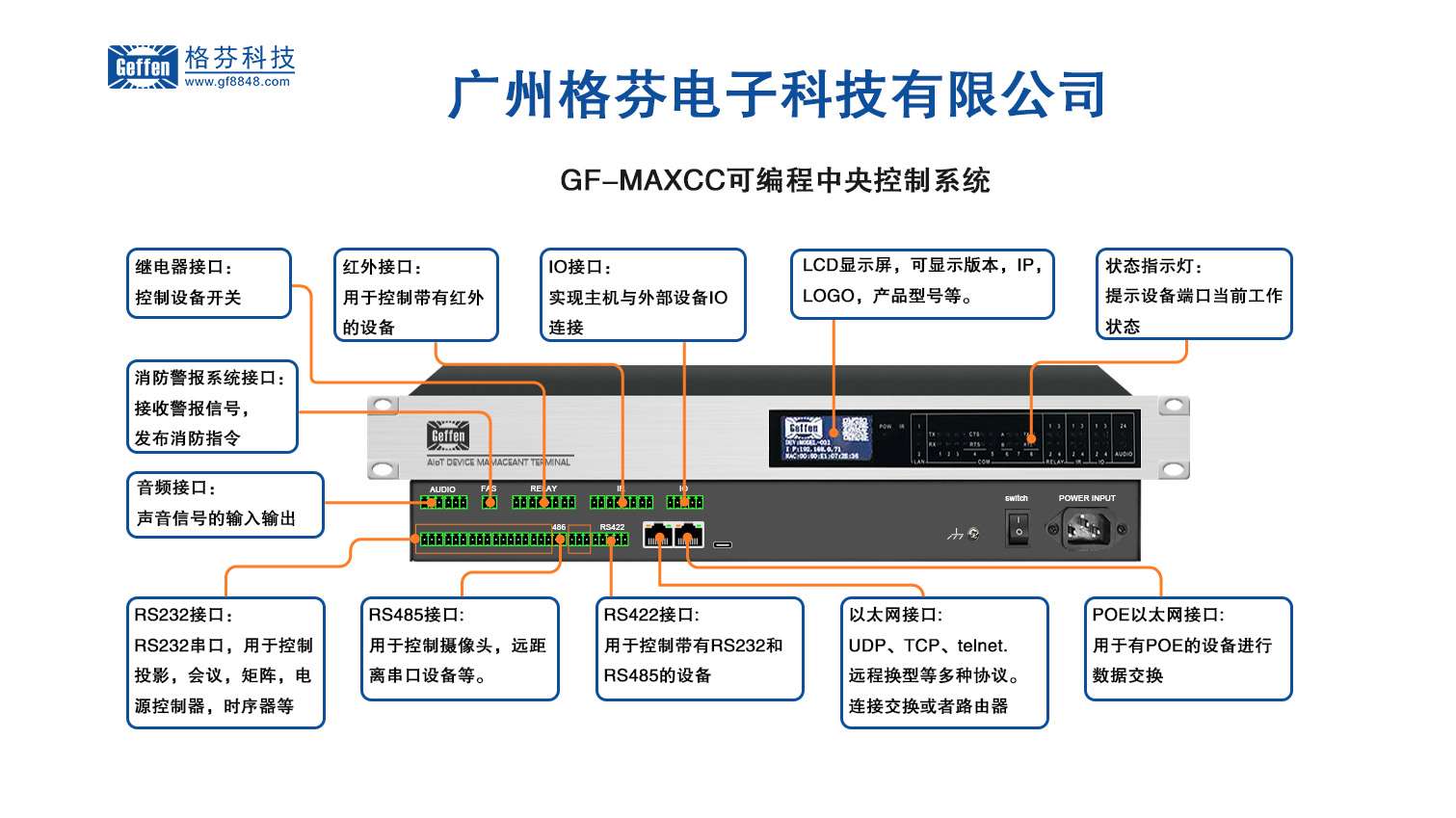

MAXCC会议中控各接口的组成及功能详解：继电器接口，红外接口，IO接口，LCD显示屏，二维码显示，
2024-12-01
-
继电器接口
-
组成：通常由多个继电器通道组成，每个通道可以独立控制。继电器是一种电控制器件，有控制线圈和触点。它通过控制线圈的电流来实现触点的闭合或断开，从而控制外部电路的通断。
-
功能：主要用于控制强电设备，如灯光系统、电动窗帘、电动投影幕等。当控制主机通过程序发送指令时，继电器接口根据指令使相应继电器动作。例如，在会议开始时，控制主机发送开灯指令，继电器接口使连接灯光电路的继电器闭合，灯光亮起；会议结束时，发送关灯指令，继电器断开，灯光熄灭。由于继电器能够实现弱电控制强电，有效隔离了中控系统的弱电部分和强电设备，保证了系统的安全性。
-
红外接口
-
组成：包含红外发射管和相关的驱动电路。红外发射管可以将电信号转换为红外光信号向外发射。有些系统还配备红外接收头用于学习红外信号。
-
功能：用于控制带有红外遥控功能的设备，如电视机、DVD 播放器、机顶盒、部分品牌的空调等。中控系统通过红外接口发射与设备原配遥控器相同的红外信号来实现控制。例如，在播放视频会议内容前，通过红外接口发送信号打开电视机，并设置到指定频道或输入源。同时，红外接口的学习功能可以让中控系统记忆新设备遥控器的红外信号编码，使其能够兼容更多设备。
-
-
IO 接口（输入 / 输出接口）
-
组成：由数字输入引脚和数字输出引脚组成，每个引脚都有对应的电路进行信号处理和电平转换。
-
功能：数字输入引脚可连接外部传感器，如门磁传感器、人体红外传感器等。当传感器状态改变时，对应的输入引脚会接收到信号，然后传递给控制主机。例如，当有人进入会议室时，人体红外传感器检测到信号并通过 IO 输入引脚告知控制主机，控制主机可以根据预先编程，自动开启灯光等设备。数字输出引脚则可用于控制一些简单的数字设备，如小型指示灯等。
-
LCD 显示屏
-
组成：由液晶显示面板、背光模组和驱动电路组成。液晶显示面板通过液晶分子的排列变化来显示图像和文字，背光模组提供显示所需的光源，驱动电路负责接收控制主机的信号并控制液晶显示内容。
-
功能：用于显示会议中控系统的相关信息，如设备状态、当前场景模式、时间等。例如，在屏幕上可以直观地看到投影仪是否开启、灯光亮度级别是多少等信息。同时，它也可以作为操作提示界面，引导用户进行正确的系统操作，如在切换场景模式时，显示当前正在执行的操作步骤。
-
二维码显示
-
组成：主要是由显示屏（通常是小型液晶显示屏或者电子墨水屏）和生成二维码的控制电路组成。
-
功能：用于显示二维码信息，方便用户通过移动设备扫描获取会议相关资料，如会议议程、文件下载链接、设备使用说明等。也可以用于设备配对或者网络连接设置，例如用户扫描二维码来连接中控系统的 Wi - Fi 热点或者进行远程控制设备的授权。
-
状态指示灯
-
组成：一般是由多个发光二极管（LED）组成，每个 LED 对应不同的设备或者系统状态。LED 的颜色和闪烁方式可以根据设计有所不同。
-
功能：直观地显示系统或设备的当前状态。例如，绿色常亮的指示灯表示设备正常运行，红色闪烁可能表示设备出现故障或者某个操作正在等待处理。比如，当投影仪正在预热时，对应的状态指示灯可能会以黄色闪烁，预热完成后变为绿色常亮。
-
消防警报系统接口
-
组成：包括信号输入接口和联动输出接口。信号输入接口用于接收来自消防警报设备（如烟雾探测器、火灾报警器）的报警信号，联动输出接口则用于控制其他相关设备。
-
功能：当消防警报系统触发报警时，消防警报系统接口接收到信号，控制主机可以根据预设程序进行紧急操作。例如，立即切断所有非必要的电器设备电源（如灯光、投影仪等），同时打开应急照明设备，开启紧急疏散广播系统等，以确保人员安全和火灾应急响应。
-
音频接口
-
组成：有音频输入接口和音频输出接口。音频输入接口包括麦克风输入接口（可能是 XLR 接口、3.5mm 接口等），用于接收来自麦克风等音频采集设备的声音信号；音频输出接口（如 RCA 接口、莲花头接口、3.5mm 接口等）用于连接扬声器、功放等音频播放设备。还可能包括音频处理电路，用于对音频信号进行放大、混音、均衡等处理。
-
功能：实现会议中的音频采集和播放功能。麦克风采集发言人的声音，通过音频输入接口传入中控系统，经过处理后，再通过音频输出接口传送到扬声器播放。可以根据会议场景调整音频参数，如调节音量大小、混音比例等，以获得良好的声音效果。
-
RS232 接口
-
组成：主要由发送数据引脚（TXD）、接收数据引脚（RXD）和接地引脚（GND）组成，有些还可能包括控制引脚。通过电缆连接到其他设备的 RS232 接口，进行串行通信。
-
功能：用于连接专业的音视频设备和工业控制设备，如高端投影仪、矩阵切换器、某些品牌的摄像机等。可以实现对这些设备的深度控制，包括设备参数设置（如投影仪的亮度、对比度、色彩等参数）、设备状态查询（如查询投影仪的灯泡使用时间）和复杂的操作（如矩阵切换器的信号源切换）。
-
RS485 接口
-
组成：具有差分信号传输的特点，由 A、B 两根信号线和一根地线组成。可以在总线上连接多个设备，通过地址码来区分不同设备。
-
功能：主要用于长距离、多设备的通信。在一些大型会议系统中，可用于连接多个分布式的设备，如多个摄像头或者分布式的音频处理器。它能够实现高速、稳定的通信，传输距离较远，一般可达千米级别，且抗干扰能力强。
-
RS422 接口
-
组成：同样是基于差分信号传输，有发送正（TX +）、发送负（TX -）、接收正（RX +）、接收负（RX -）四根信号线和一根地线，比 RS232 接口具有更高的传输速度和更远的传输距离。
-
功能：适用于对通信速度和距离要求较高的设备连接。例如，在大型会议场馆中，用于连接远程的舞台设备控制系统或者远距离的视频信号传输设备，确保稳定、高效的通信。
-
以太网接口
-
组成：通常是 RJ45 接口，内部连接到网络控制器，支持 10/100/1000Mbps 等不同的传输速率。
-
功能：实现中控系统的网络连接。通过以太网接口，中控系统可以接入局域网或互联网。这样可以进行远程控制，例如，用户可以在办公室或者其他地方通过手机或电脑上的软件，远程操作会议室内的设备。同时，也方便系统进行软件更新、设备管理和数据传输，如上传或下载会议记录等。
-
POE 接口（以太网供电接口）
-
组成：在以太网接口（RJ45）的基础上，集成了电源供应功能。通过网线同时传输数据和电力。
-
功能：为支持 POE 的设备（如部分网络摄像头、无线接入点等）提供电力和网络连接。这样可以减少布线复杂性，因为不需要为这些设备单独铺设电源线，只要有一根 POE 网线即可实现设备的供电和联网，特别适用于需要灵活安装设备的会议场所。
